В вечной войне отечественных конструкторов и технологов жертвами чаще всего оказывались потребители. Поэтому за исправление недочетов серийного изделия порой берутся совсем с другого конца производственно-потребительской цепочки.


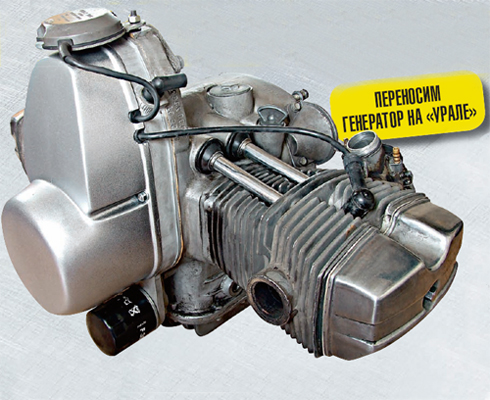

Без шума и пыли

Выпуск:
Журнал «МОТО» – декабрь 2013

Автор:
Василий «ПЗ» БИРЮКОВ, фото автора

Теги:
Урал / Генератор / Ремзона /

Просмотры:
64185

Комментарии:
19

Оставить комментарий

Поделиться с друзьями:

Всё мне нравилось в моем тогдашнем новом «Соло»: и мотор, и тормоза, и управляемость. Даже отечественный полукиловаттный генератор, который все ругали, работал тихо и мягко. Первые пару тысяч «кэ-мэ». Потом его стало слышно. А на пяти тысячах его вой и течь масла заставили провести первый ремонт. Которого хватило ненадолго. Вой вернулся с новой силой. С этим надо было что-то делать, тем более что у моего товарища на ходу оторвало кусок ротора генератора и выплюнуло вместе с шестерней из мотора, разворотив картер и переднюю крышку. Генератор – тот самый, «полукиловаттник».

Ставить какой-либо агрегат с переходником мне не хотелось: сама идея приводить генератор от шестерни распредвала неудачна. Из-за угловых колебаний распредвала такая конструкция будет выть всегда, каким бы суперкрутым и мегаяпонским ни был генератор. Эти же вибрации рано или поздно раздолбят шестерню генератора или шпонку, или ротор… Вариант привода генератора ремнем от маховика был отвергнут из-за неэлегантности и сложностей в обслуживании (для замены ремня придется снять коробку, маховик – бр-р-р!).

Я хотел сделать конструкцию удобной и элегантной. Потому решил соорудить привод генератора от переднего конца коленвала. Идея не нова: немцы убрали генератор с распредвала уже на R75, конструкторы ИМЗ во всех перспективных разработках настойчиво ставили его спереди на коленвал – на И7Д в 51 году, и на М-65 в 67 году, и на М-73 в 1980-м.

Уже на первом этапе проектирования я отказался от мотоциклетных генераторов с безопорным ротором, работающих в масле. Во-первых, приделать на «уральский» коленвал хвостовик так, чтобы его не било, очень сложно: придется протачивать его в сборе с коленом, а это целая история. Во-вторых, современные мощные генераторы имеют большой диаметр статора, и он будет мешать установке стандартного зажигания. В-третьих, пришлось бы делать переднюю крышку картера («гусятницу») сложной формы, что для моих не очень больших возможностей было проблемой. И наконец – цена! Зачем платить сотни евро за импортный агрегат, который сложно установить и невозможно оперативно отремонтировать?

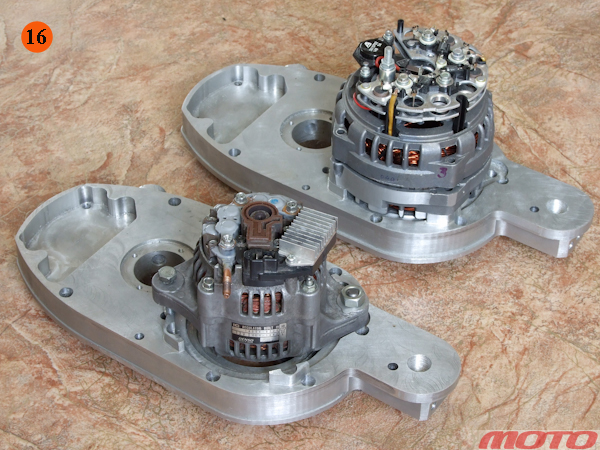

Поэтому я решил навесить на коленвал (консольно, через муфту) изделие самарского КЗАТЭ им. Тарасова, 9402.3701 от ВАЗ 2108–2110 (фото 9, 16 – вверху). По габаритам он меня устраивал, а мощностью обладал даже избыточной – киловатт! Плюсы – неоспоримы. Большая расчетная мощность означает, что даже с малых оборотов генератор обеспечит все потребности мотоцикла. (Сколько мотоциклу надо? Ватт 200?) Также я застрахован от перегрузок и перегрева агрегата. Подшипники ротора при такой конструкции практически не несут нагрузки – ни осевой, ни радиальной (ремень-то не надо натягивать!) – и, соответственно, практически вечны. А прямая передача от коленвала, без повышения оборотов, еще больше продлит срок службы подшипников и щеточного узла.

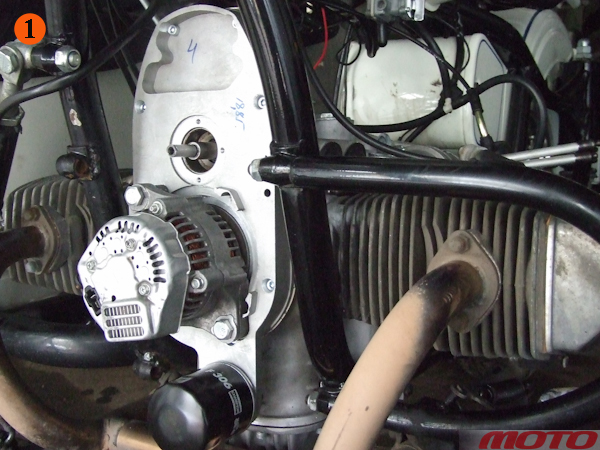

Сам генератор недорог и есть в любом магазине запчастей – и в сборе, и по деталям. А цена, к примеру, статора или выпрямительного блока в сравнении с импортными деталями просто смешная! В качестве нового масляного фильтра (фото 1) я выбрал самый распространенный из мотоциклетных, Champion F306 (аналог – HiFlo HF303). Непросто было уместить генератор между мотором и передним крылом: обязательным условием была стыковка конструкции со стандартной рамой и вилкой «Соло». Для заказа литой алюминиевой передней крышки картера пришлось изготовить мастер-модель (фото 2, 3): виртуальная болванка была поделена на слои, каждый слой вырезался из листового полистирола, потом части были собраны вместе, склеены, обработаны, подшпаклеваны…

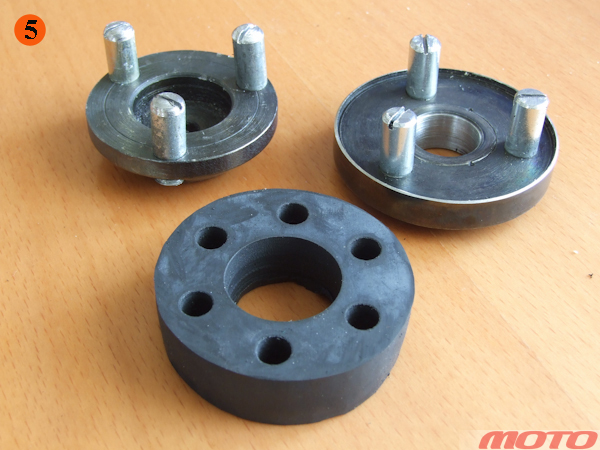

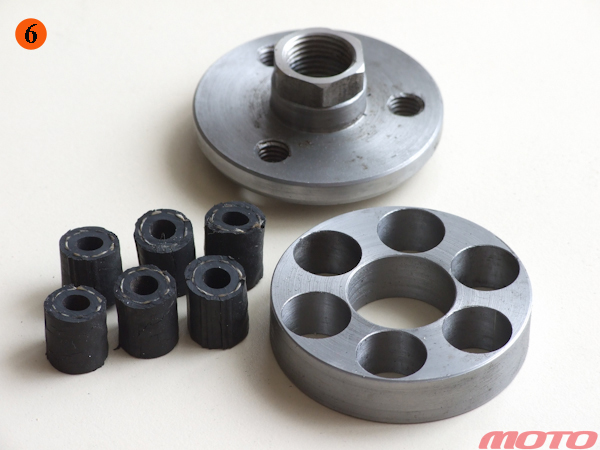

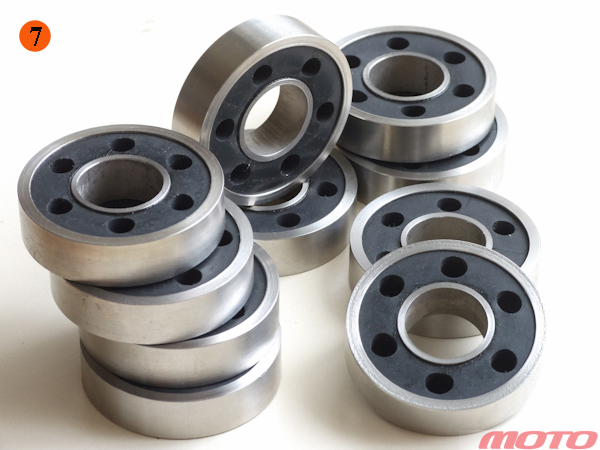

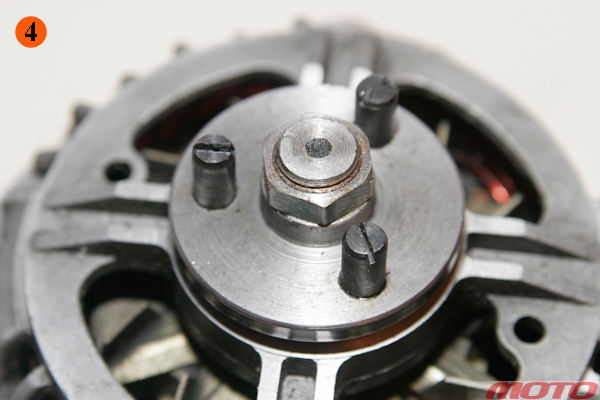

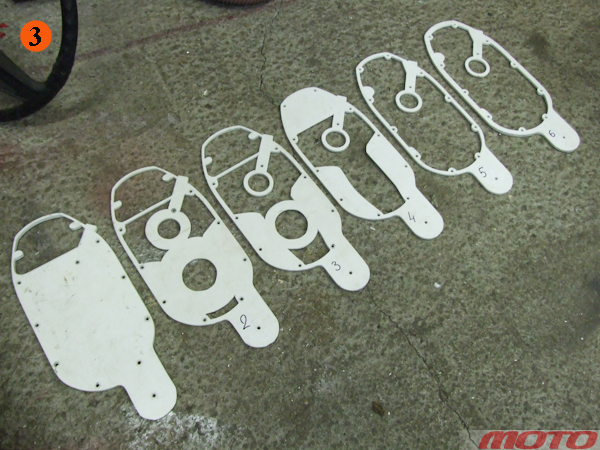

Потом я сделал модели для переходника и заглушки отверстия стандартного крепления генератора. А пока ждал отливок, срезал с передней половины корпуса генератора все лишнее и изготовил ответную часть привода, по которой и работает сальник (фото 4). Вначале для привода я использовал муфту (фото 5, 7), вырезанную из 15-миллиметровой листовой маслобензостойкой резины, но она оказалась не очень надежной, поэтому была изготовлена новая, барабанного типа, со вкладышами из той же резины (фото 6).

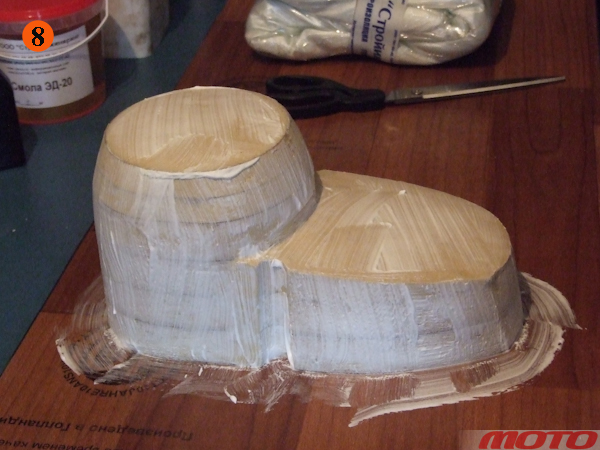

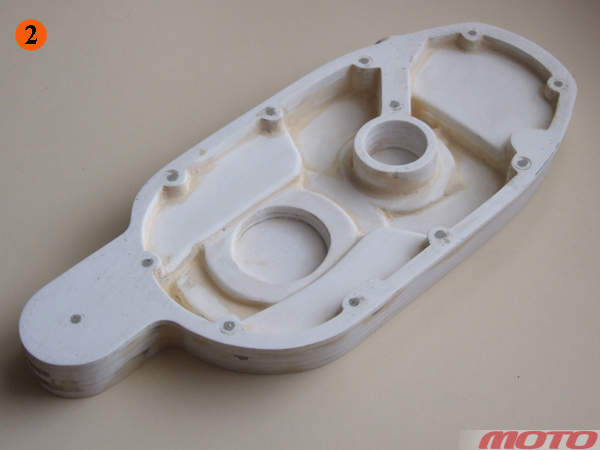

Крышку выклеил стеклопластиковую, на болване из ДСП и пластилина (фото 8). Эта конструкция показала себя отлично. Все работает, светит и заряжается. На холостых оборотах помаргивает лампочка зарядки – совсем как на 150-ваттнике, – но стоит чуть тронуть ручку газа – гаснет. Да и шума стало значительно меньше (зато стали слышны все прочие звуки из мотора и коробки, особенно гул впускного тракта при активной езде). Новая конструкция прошла на разных мотоциклах многие тысячи километров. Генератор легко переносит сильную жару (в нижней части декоративной крышки предусмотрены прорези для охлаждения) и не заливается водой даже в сильный ливень.

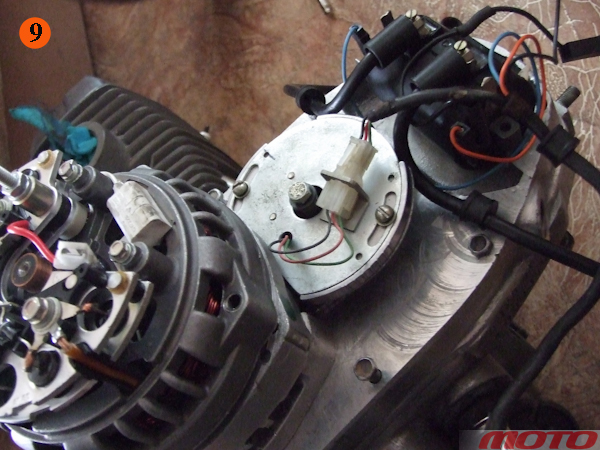

У конструкции есть неоспоримые плюсы: надежность, долговечность, дешевизна и доступность деталей. Особенно важно, что она легко стыкуется с любыми моторами ИМЗ, начиная с М-72 и вплоть до современных 750-кубовых. Сохранена совместимость со стандартными системами зажигания, начиная от контактной кулачковой и тюменской – до УКТУСА-2 и «Дукати» (фото 9). Конструкция без проблем устанавливается на мотоциклы со стандартной геометрией с низким передним крылом и на колясочники с рычажной передней вилкой, а уж на «Волки» и «Вояжи» и подавно.

Но, к сожалению, поставить такой генератор на «Ретро» или колясочник с обычным высоким крылом нельзя. Поэтому я решил разработать второй вариант, максимально укоротив конструкцию, чтобы комплект вставал на абсолютно любую модель «Урала». Главное в версии 2 – упразднена муфта привода генератора как отдельная деталь. Теперь ее роль выполняет оригинальная шестерня коленвала, в которую установлены демпфирующие резиновые втулки, как на прежней барабанной муфте (на фото 10 справа).

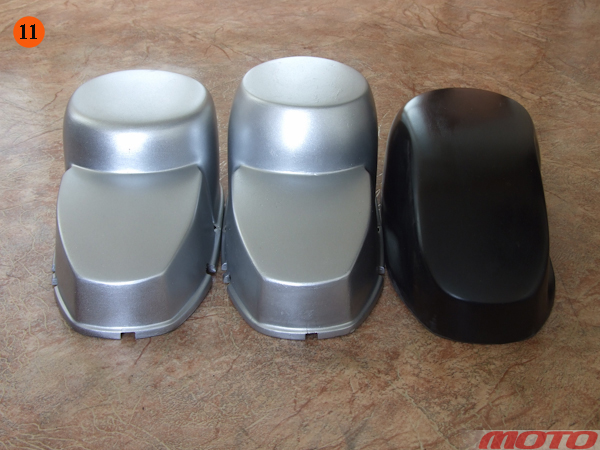

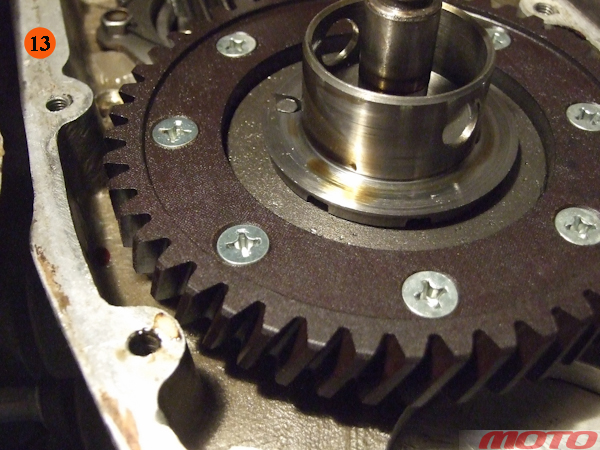

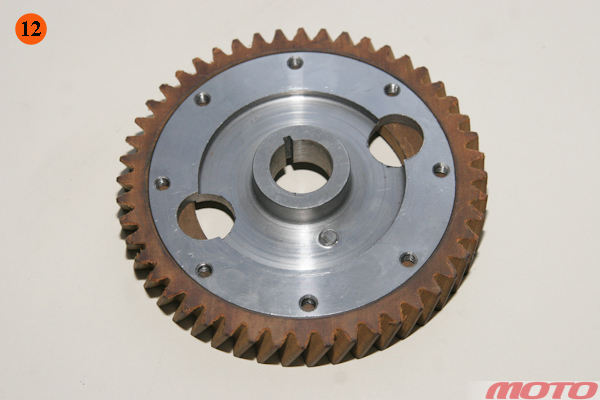

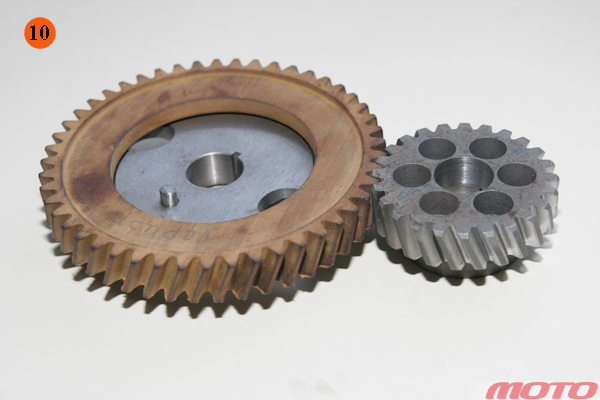

Таким образом, удалось серьезно (на 15 мм) сдвинуть генератор к мотору и уменьшить габариты конструкции (см. левую крышку на фото 11). Угол наклона зуба на шестерне – такой же, как на «Герцогах». Соответственно, изменен угол наклона зуба на текстолитовом венце изготовленной на заказ шестерни распредвала (фото 12) – ее можно поставить опционально. Текстолит показал себя отличным материалом. Пропитанная маслом, шестерня отличной работает в паре со стальной, и даже после пробега в 30 тыс. км я не обнаружил на ней никаких следов износа (фото 13).

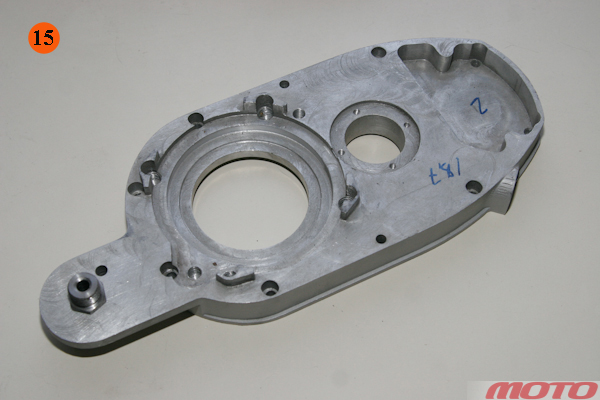

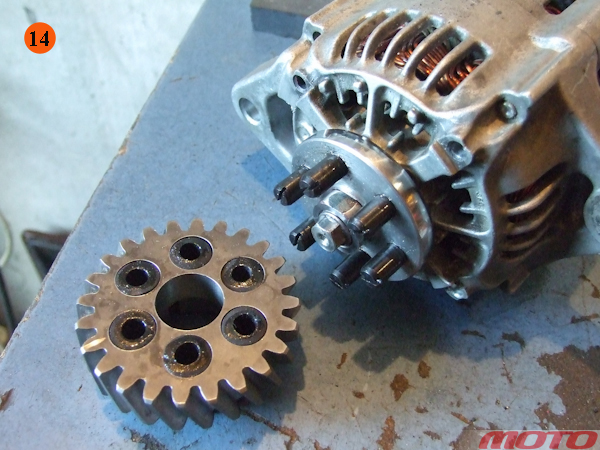

Вилка генератора также претерпела изменения: теперь все 6 пальцев расположены на ней (фото 14), а гайка сделана самоконтрящейся, для исключения случаев самоотвинчивания. Придвинув генератор к мотору, удалось упразднить еще одну деталь – переходник. Теперь установочные выступы генератора выполнены как одно целое с крышкой (фото 1, 15). Более плотная компоновка внесла ограничения на использование зажигания: теперь уже не поставить кулачки или «Оскол», только «Дукати» и некоторые виды «Сарумана» и УКТУС-2 (с серьезной доработкой). Эта компактная конструкция без проблем встает на любую серийную модель «Урала», в том числе на «совнархоз» с высоким крылом.

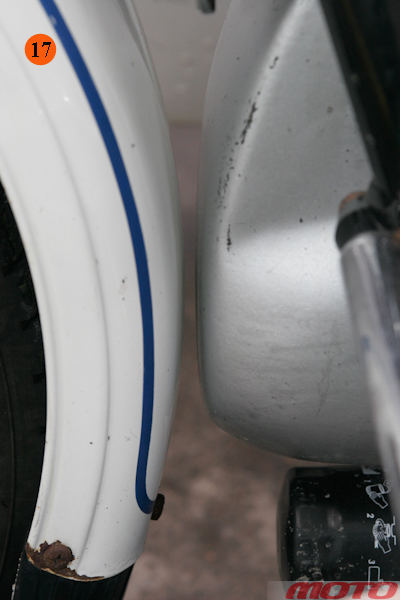

Однако даже в таком варианте она никак не помещается на «Ретро», мотор которого сдвинут на 5 см вперед по сравнению с другими «Уралами». Для решения этой проблемы я использовал генератор «Денсо» (фото 1) – тот самый, что нынче серийно ставят на заводе. Теперь его можно снять с переходника и установить в специально предусмотренную мной фрезеровку в крышке, зафиксировав за стандартные «уши» двумя болтами М10 (ближний на фото 16). Конечно, потребовалось изготовить и более «мелкую» стеклопластиковую крышку (правая на фото 11). Но конструкция получилась короче первоначальной на целых 30 мм (фото 17)! И генератор наконец-то перестал мерзко завывать. При этом он исправно гасит лампу зарядки даже на холостых оборотах. Такой вариант будет интересен владельцам модели «Ретро», а также новых мотоциклов с японскими генераторами, которые не желают мириться с воем и необходимостью периодически обслуживать переходник, но не доверяют отечественным агрегатам.

Версия 2 прошла испытания дальнобоем без единого замечания. Но, хотя на ней упразднен переходник генератора, она довольно сложна в изготовлении и монтаже – в основном из-за оригинальной шестерни коленвала, которую необходимо изготавливать в разных размерах и подбирать по группе картера. Первые экземпляры новой крышки выполнены по обходной технологии – фрезерованы из цельного куска, в отличие от литых крышек прежней. В планах – выпуск нового поколения китов как под отечественный «киловаттник», так и под штатный японский Denso на 500 Вт. Главное отличие – отказ от использования оригинальных шестерен коленвала. Они трудоемки в изготовлении и усложняют монтаж комплекта на мотор.

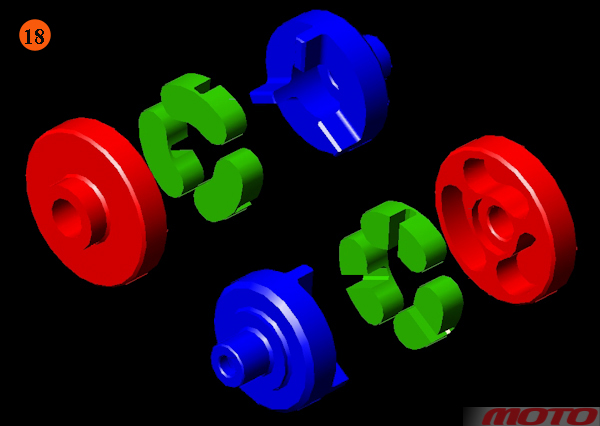

В новых комплектах шестерни остаются заводские, при этом длина комплекта в сборе всего на 4 мм больше, чем версии 2. Второе, не менее важное – изменение конструкции муфты привода генератора. Теперь крутящий момент с коленвала передается через трапецевидные резиновые буферы, работающие только на сжатие (рис. 18). Соответственно, вероятность разрушения демпферов стремится к нулю. Объем демпфирующего материала значительно больше, чем в версии 1 и тем более 2, что увеличивает плавность работы и продлевает ресурс демпферов.

Под новую конструкцию муфты увеличен размер сальника генератора: 60х80 вместо прежнего 55х80. Изменена и посадка, что исключает его выдавливание из крышки. Конструкция получилась удобнее в монтаже и универсальнее. Она встает на любую серийную модель«Урала», а также «нижнеклапанники». Работает с системами зажигания «Дукати», УКТУС-2 (после доработки), некоторыми разновидностями «Сарумана».

Комплект представлен в двух вариантах. Первый – с отечественным киловаттным генератором. Комплект полностью готов к монтажу на двигатель. В комплект входит оригинальная передняя крышка картера с установленным сальником, генератор с установленной муфтой, 2 комплекта демпферов, вилка коленвала, маслофильтр, декоративная стеклопластиковая крышка, заглушка отверстия стандартного генератора, прокладки под крышку картера и заглушку, запасной сальник, крепеж.

Второй – под генератор «Денсо» (предназначен в первую очередь владельцам современных мотоциклов с такими генераторами). В комплект входит оригинальная передняя крышка картера с установленным сальником, муфта генератора, 2 комплекта демпферов, вилка коленвала, маслофильтр, декоративная стеклопластиковая крышка, заглушка отверстия стандартного генератора, прокладки под крышку картера и заглушку, запасной сальник, крепеж. Сам же генератор в комплект не входит.

Зачем?

Владельцы аппаратов до 2006 года, которые мучаются с Г-424 или отечественными «полукиловаттниками», получают мощный и надежный генератор, который не шумит и разгружает детали ГРМ, повышая их ресурс. Детали на него доступны в любом магазине запчастей. Альтернатива – только Denso с переходником, которые ставят нынче на заводе. Однако она не лишена недостатков. Первый – мерзкий вой, который портит все впечатление от стильного ретро-мотоцикла. Второй – установка «Денсы» потребует замены шестерен ГРМ на австрийские «Герцоги», что вместе с ценой генератора выливается в значительную сумму. Это, кстати, третий недостаток. Кроме того, переходник «Денсы» требует регулярного обслуживания, периодической замены подшипников и сальника, и не снимает проблемы нагрузки на шестерни ГРМ. Наконец, найти детали от этого генератора не в пример сложнее, чем на отечественный агрегат. А для владельцев 6-вольтовой ретротехники установка такого комплекта – реальная альтернатива запиливанию картера под 12-вольтовый генератор.
