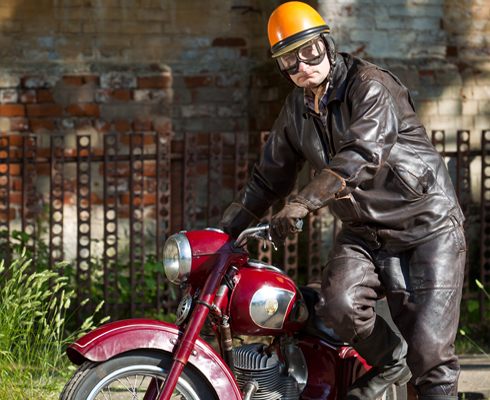

И 175 по плечу

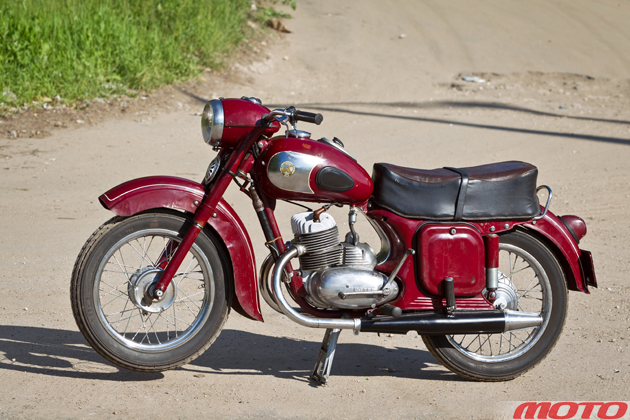

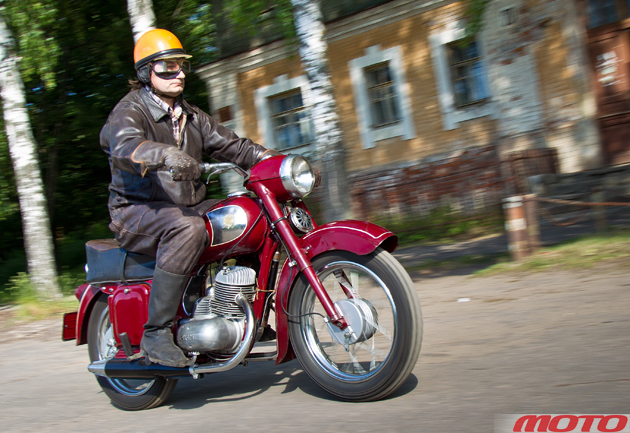

Над обликом К-175 потрудились дизайнеры. Благодаря тщательной проработке вида сбоку (как его называют художники — силуэта), с гармонично вписанными колесами малого размера, мотоцикл кажется очень компактным. Удачными решениями стали также объединение картера двигателя с кожухом карбюратора, глушители конической формы и ажурная подставка, отлитая из алюминиевого сплава.

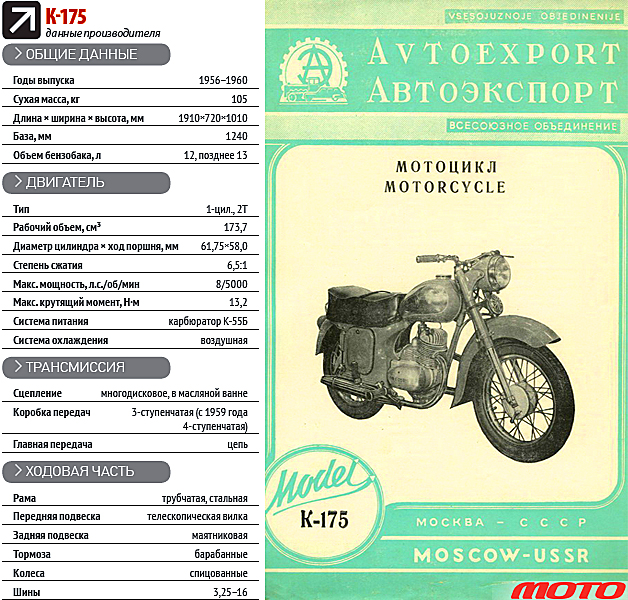

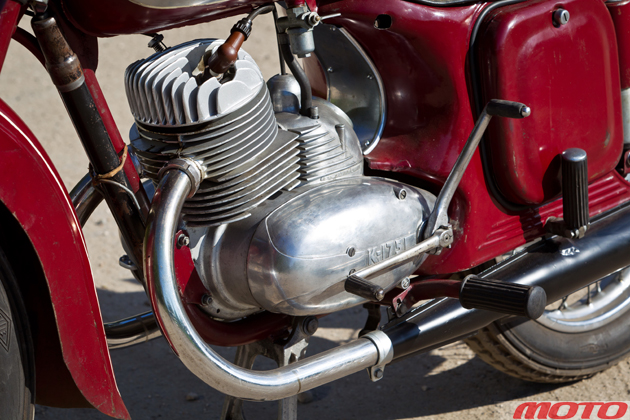

Впервые на серийном советском мотоцикле был применен алюминиевый цилиндр с запрессованной в него гильзой из специального чугуна. Выпускные трубы крепились на резьбе к двум стальным патрубкам, вплавленным в алюминиевую рубашку цилиндра. Коленчатый вал вращался в трех подшипниках серии 204. Как и на 125-кубовом моторе, цилиндр и головка также стягивались с помощью четырех шпилек, ввернутых в картер, но их диаметр был увеличен до 8 мм. Короткоходный (61,75×58,0 мм) двигатель развивал 8 л.с. при 5000 об/мин, разгоняя весившую 105 кг машину до скорости 80 км/ч.

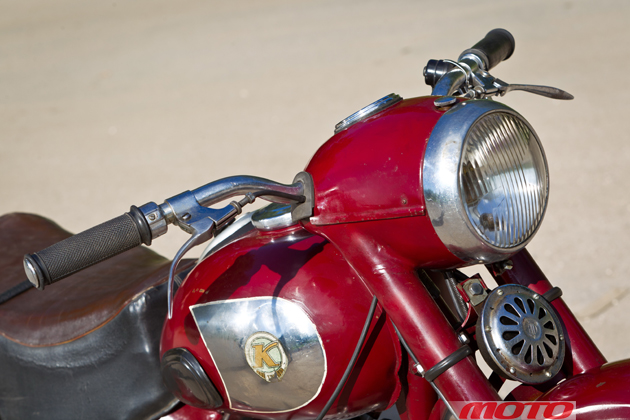

Корпус фары визуально объединен с кожухом передней вилки. Трос газа и провода спрятаны в трубе руля.

В системе питания изменилась конструкция воздушного фильтра. Так как карбюратор был закрыт декоративной крышкой, то в ее корпус вмонтировали воздушный фильтр, состоявший из набора сеток.

В сцепление конструкторы добавили две пары дисков. На мотоциклах первых выпусков устанавливали сблокированный привод сцепления («полуавтомат»): как от рычага на руле, так и от педали переключения передач. Но впоследствии механизм унифицировали с приводом сцепления К-58.

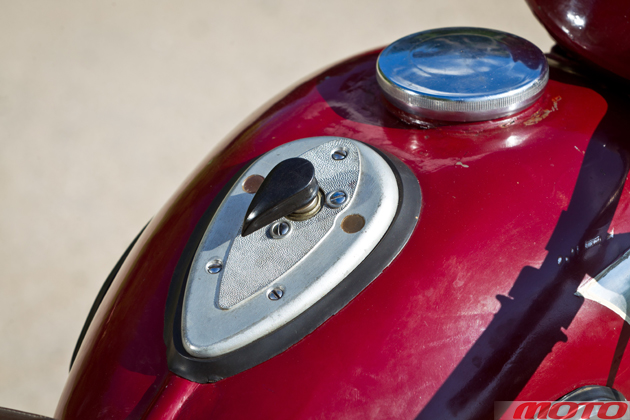

Под пробкой бензобака расположена панель с замком зажигания и контрольными лампами.

Стальная трубчатая рама конструктивно не отличалась от применявшейся на К-58 — лишь к ее верхней балке в районе подседельной стойки приварена площадка под крепление реле-регулятора. Принципиально не изменились и подвески. А вот кожух передней вилки имел сложную конструкцию и состоял из трех металлических и пяти резиновых деталей. Нижняя деталь — из двух труб, соединенных между собой ажурной перемычкой при помощи контактной сварки; средняя (так называемые «штаны») — из двух коротких труб, соединенных газосваркой с чашкой, сверху надевалась крышка с отверстием для установки спидометра. Средняя и верхняя детали в собранном виде являлись корпусом фары. Верхняя траверса и средняя часть руля были закрыты.

Три года завод параллельно выпускал 125-кубовые и 175 кубовые мотоциклы, но в 1960 году окончательно перешел в класс 175 см³.

Передний грязевой щиток К-175 был необычно глубоким. Его изготавливали весьма трудоемким методом глубокой штамповки.

Заново конструкторы спроектировали и 12-литровый бензобак, от прежних моделей использовались лишь боковые резиновые наколенники (нигрипсы). Горловину бака с хромированной крышкой с мерным стаканчиком они расположили по центру, чуть ниже в прорезанном тоннеле установили панель с замком зажигания, контрольными лампами нейтральной передачи и зарядки аккумулятора.

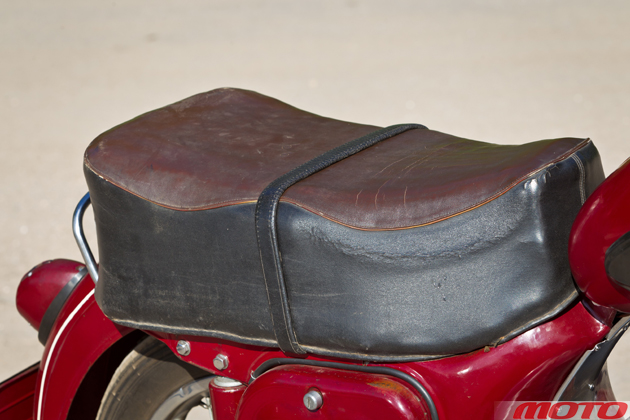

Высокое и широкое седло с двухцветным чехлом.

Сложную конструкцию имело и двухместное легкосъемное сиденье. Его металлический каркас образовывали сваренные между собой пластины, в которых были просверлены в ряд отверстия для крепления пружин, работавших на растяжение и проходящих вдоль всей поверхности сиденья. Внутри каркаса, сзади и посередине, дополнительно установлены четыре бочкообразные пружины, работавшие на сжатие и закрепленные на металлической площадке корпуса сиденья. Также в состав сиденья входило войлочное покрывало и двухцветный чехол из кожзаменителя (верх светло-, низ темно-коричневый).

Заднюю передачу конструкторы заключили в специальный кожух (так называемую «камбалу»). Он состоял из двух алюминиевых отливок, стянутых тремя винтами М6. Между кожухом и двигателем цепь была защищена двумя резиновыми гофрами. Тем самым достигалась герметичность, значительно увеличился срок службы цепи, реже требовалась ее смазка.

На базе 175-кубовой дорожной модели в 1957 году были разработаны спортивные мотоциклы для мотокросса и многодневки.

Шестивольтовое электрооборудование было выполнено по той же схеме, что и на К-125, К-125М и К-55 — с генератором постоянного тока и аккумулятором. Важным отличием стало изменение полярности заземления: если раньше с массой соединялся отрицательный полюс, то у К-175 с массой соединялась плюсовая клемма. Мощность генератора увеличена с 35 до 45 Вт, реле-регулятор стал двухступенчатым. Появились и новые элементы: указатель нейтрали и стоп-сигнал.

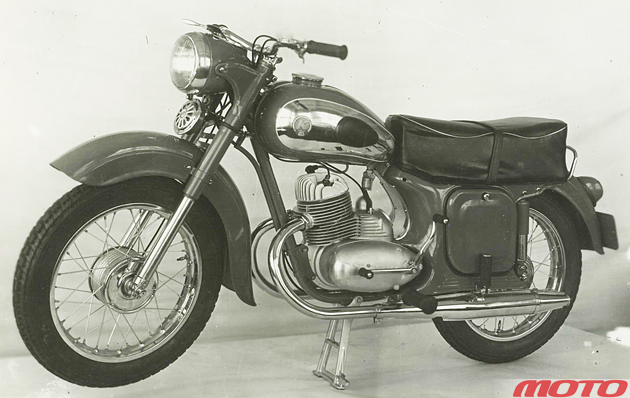

Второй вариант К-175, с отдельным корпусом фары.

К сожалению, в таком виде К-175 выпускался недолго: по некоторым данным, в 1956 году собрали всего 70 мотоциклов. В народе эту модель стали называть «Ковровская Ява». Действительно, внешне она была похожа на Jawa 250/353 образца 1953 года. По какой причине сменили облик мотоцикла К-175, доподлинно неизвестно. Может быть, предъявили претензии чехи, возможно, сказалась трудоемкость изготовления. Сборка мотоцикла оказалась той еще задачей: конвейер подолгу простаивал, а на площадках цеха скапливались недособранные аппараты. В помощь сборщикам даже создавали «бригады прорыва», в которые направляли рабочих разных цехов. Конструкторы получили задание в срочном порядке изменить кожухи передней вилки и перенести центральный переключатель в корпус фары.

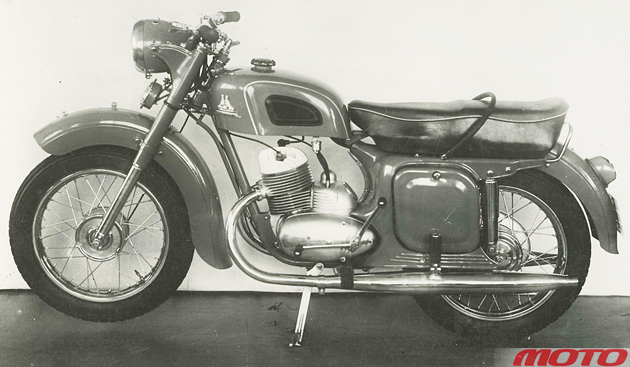

Третий вариант К-175, с другим бензобаком и новой эмблемой. В 1959 году на мотоцикл стали устанавливать четырехступенчатую коробку передач, а на части машин стали применять новую систему электрооборудования – с генератором переменного тока и без аккумулятора.

В 1957 году К-175 модернизировали, уменьшив сходство с чешскими мотоциклами. Так, у второго варианта отказались от кожуха руля, а на третьем установили бензобак большего объема. Эмблемой первых двух вариантов была буква «К» в круге, третий вариант выпускался под новым товарным знаком «Ковровец-175», на эмблеме которого поверх надписи «Ковровец» располагались сидящие зайцы. В таком виде мотоцикл производили до 1960 года, когда на смену ему пришла значительно усовершенствованная модель «Ковровец-175А».

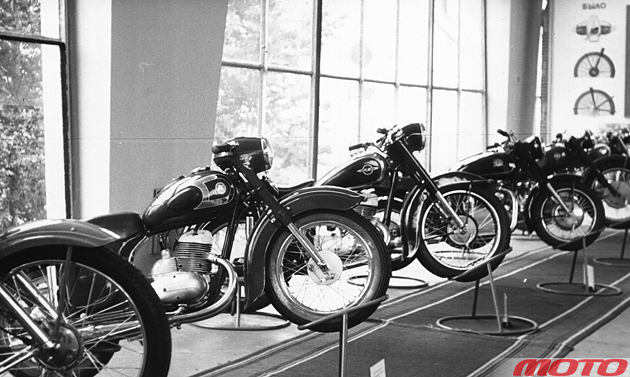

К-175 на выставке новых мотоциклов.
