Резьба по «Уралу»
02 июня 2015
Часть II. Полировка картера
Отполировать картеры, отлитые в землю в 1958 году, задача непростая. Убрать чудовищный облой, ступеньки от несовпадения литейный форм и шагрень руками? Возможно, но на это уйдет целая вечность. Хорошо, что прогресс не стоит на месте.
Выпуск:
Журнал «МОТО» - май 2015
Автор:
Дмитрий ФЕДОТОВ, фото автора и Константина ЯКУБОВА
Теги:
Просмотры:
9086
Поделиться с друзьями:
Мотоцикл разобрали, мотор отдефектовали («Мото» № 4-2015), картер отмыли. Собирать? Не тут-то было! Во-первых, нестандартный проект требует нестандартных запчастей, которые подчас приходится искать, во-вторых, расточка цилиндров и прочие работы тоже отнимают уйму времени. Самое время заняться доводкой до ума пылящихся железок.
Стоит сказать, что технологии отливки деталей шестьдесят два года назад разительно отличались от нынешних, поэтому новому поколению мотоциклистов, «не нюхавших пороха», будет непросто представить 5-миллиметровые ступеньки от несовпадения форм или толстенные шматки облоя, торчащие на ровной поверхности. Все эти дефекты прекрасно видны невооруженным глазом и, на мой взгляд, портят вид красивейшего мотора. Ортодоксальные оппозитчики могут заявить, что эти особенности только добавляют шарма ретроаппарату, что сейчас так никто не сделает, и отчасти будут правы, но тяга к перфекционизму и желание рассказать нашим читателям о современных методах полировки возобладали.
Отмытый и обезжиренный картер водрузили на стол и скрутили с картером коробки. Полировать их одновременно важно в первую очередь потому, что отлитые детали не совпадают друг с другом по краям и ступенька в их сочленении бросается в глаза. Та же ситуация и с передними крышками мотора, разнящимися в местах состыковок — шестьдесят лет назад заморачиваться такими мелочами и в голову никому не приходило.

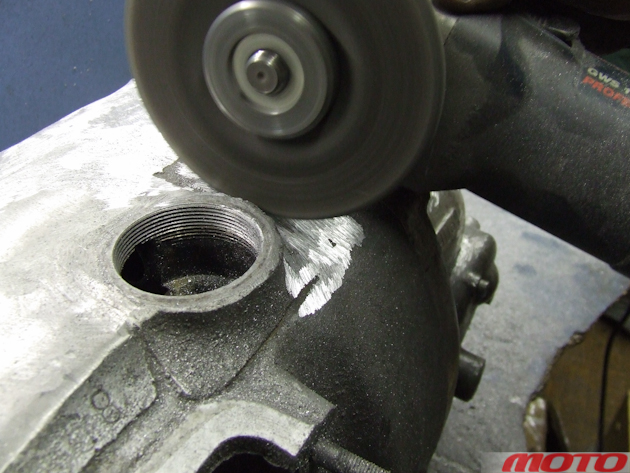

Заметные дефекты лучше всего убирать широким шлифовальным диском: он легко вгрызается в алюминиевый сплав и быстро выравнивает поверхность. Главное – не переусердствовать, иначе глубокие бороздки придется долго убирать шлифовальным диском.

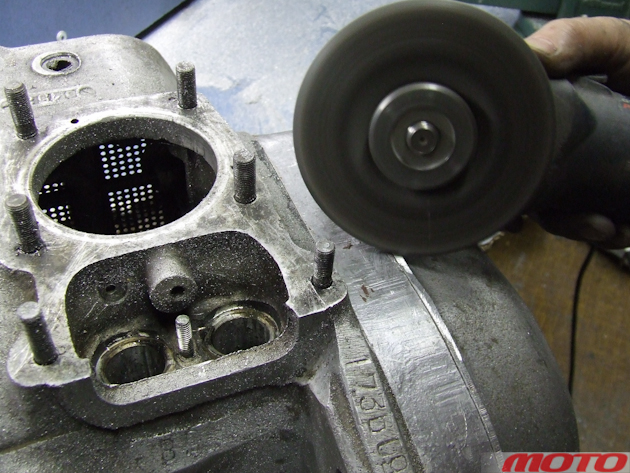

Затянув гайки, можно браться за болгарку: сначала толстым отрезным диском на небольших оборотах необходимо убрать самые торчащие и бросающиеся в глаза дефекты и выровнять все сочленения и стыки. Грубый диск быстро и легко вгрызается в алюминий, поэтому важно не перестараться, иначе придется долго убирать оставленные им задиры шлифовальным диском, к которому мы переходим, закончив с грубыми дефектами.
Шлифовальных дисков нужно два, с крупным и мелким зерном. Крупным убираем все рытвины, оставленные предыдущим диском, а финишным доводим картер до блеска, а сочленения и стыки — до идеального совпадения. Там, где шлифовальный диск не подлезает (таких мест на картерах довольно много), на помощь приходит бормашина, а места, куда не подлезает и она, приходится шлифовать наждачной бумагой вручную. Насколько чисто? К этому вопросу мы вернемся в конце материала, когда будем разглядывать отполированные детали.

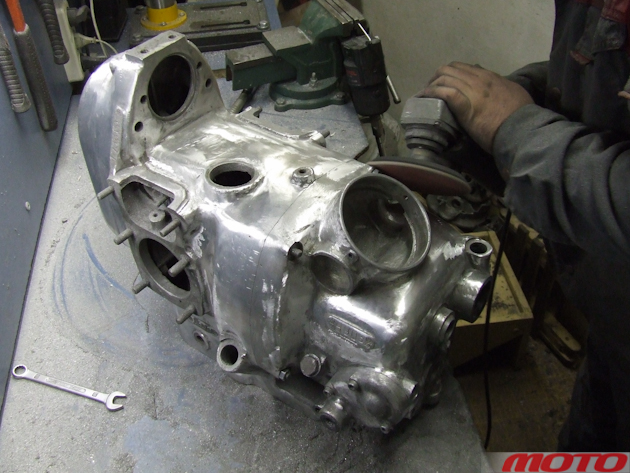

Грубым шлифовальным кругом выводим плоскости и стыки, убираем все канавки, оставленные на предыдущем этапе, а диском с мелким зерном вышлифовываем мотор до максимального блеска.
Бюджетная полировка — традиционна и всем известна: войлочный диск (вернее, несколько, под абразивы разной агрессивности, от грубых к тонким), дрель или шлифмашина, а в труднодоступных местах — тряпочка и паста ГОИ, как в армии. Но даже имея много времени и терпения (почти всякий малозатратный вариант прожорлив на эти «бесплатные» ресурсы), все равно не удастся отполировать все закоулки — например, ребра головок. Поэтому тут мы расскажем о сравнительно новом у нас, хоть и небюджетном способе.

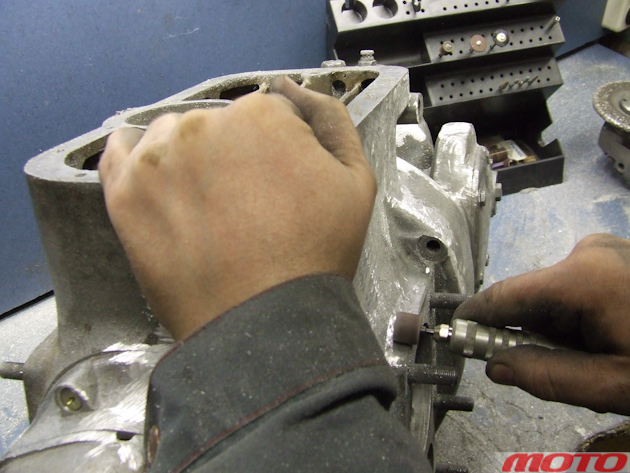

В местах, недоступных болгарочному диску, дефекты литья сглаживаем при помощи бормашины.
Компания Thomi Felgen занимается порошковой покраской и ремонтом колес, а с недавнего времени еще и полировкой различных деталей. Технология простая: в специальный барабан засыпается гранулированный абразив, полируемая деталь закрепляется на статичном валу, а сам барабан вибрирует несколько суток, заставляя гранулы шлифовать деталь так, как это делают камушки на морском дне.
Здесь все происходит так же, как и у нас с болгаркой, в три этапа, но перед тем, как начать «утряску», ребята из мастерской изготовили заглушки под цилиндры и закрутили подходящие крышки и болты во все отверстия, чтобы не отполировать лишнего.
Армен, директор компании, привел меня в цех и показал, как происходит полировка. Никаких секретов нет: и оборудование, и материалы можно без особых сложностей приобрести, — а вот на отработку процесса и технологии ушло несколько лет, так что они держатся в тайне.
Сначала заглушенные и подготовленные детали моются и попадают в первый чан с грубыми абразивными камнями. Они довольно крупные, поэтому «просачиваются» далеко не везде и шлифуют в основном открытые поверхности. После них отшлифованные детали попадают во вторую «кастрюлю», где по тому же принципу работают более мелкие камушки, являющиеся средним звеном. Они-то просачиваются практически везде, полируя даже промежутки в оребрении головок блока.

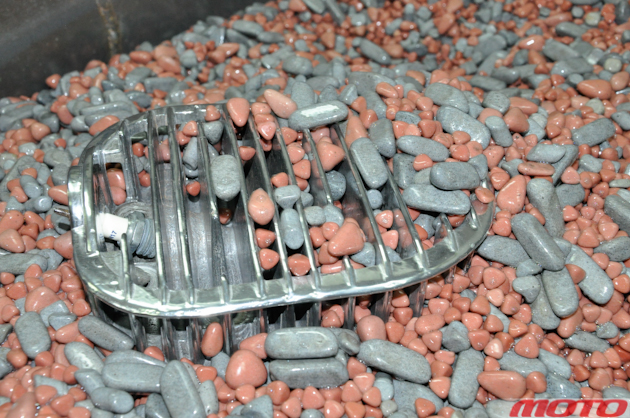

Вибрирующий барабан с крупными грубыми камушками удаляет все царапины и следы, оставленные мелким шлифовальным диском.
Самые маленькие, финишные камушки ждут мотор в третьем чане. По размеру они похожи на гречневую крупу, просачиваются везде и полируют детали до зеркального блеска. Для них не так критично наличие заглушек, т.к. никакого вреда резьбам и посадочным местам они уже нанести не могут. В целом, даже крупные камни снимают несколько микрон, так что после полировки наш картер сохранил даже неглубокое заводское клеймо «ИМЗ».

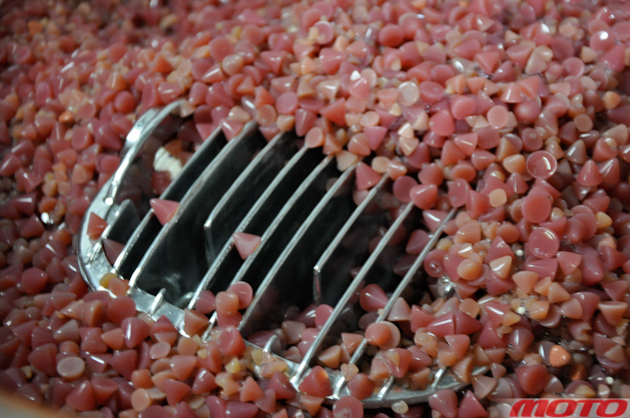

После обработки крупными камнями деталь попадает в новый чан, к более мелким камушкам, способным проникать даже между ребер охлаждения.
Результат выше всяких похвал. Хотя недошлифованные каверны швов остались — так что, готовя детали к такой полировке, нужно ориентироваться на размер «камней». Открытые поверхности полируются куда более агрессивно, чем потайные уголки. Так что во впадинах и полостях подготовительную работу стоит провести более тщательно.
Думаю, полировка в ручную заняла бы целую вечность и потребовала куда более значительных усилий, так и не принеся такого потрясающего результата. Пожалуй, единственный недостаток этого способа — цена, обусловленная ростом курсов валют, за которые покупаются довольно недолговечные материалы.

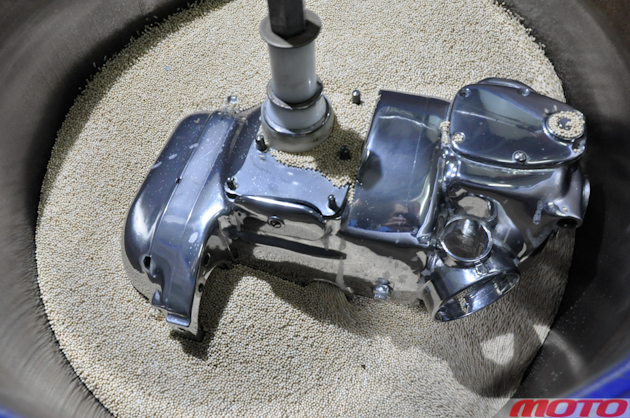

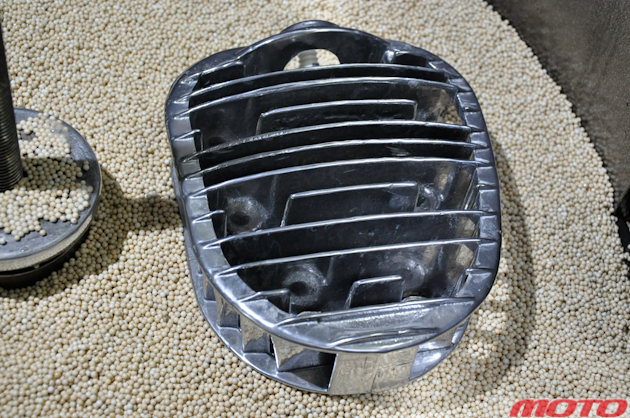

Финальная, третья камера с мелким абразивом предает деталям зеркальный блеск. Из-за своего размера камушки могут просочиться и внутрь мотора, но вреда резьбам и посадочным местам они нанести не смогут.
Вдобавок, в полировке есть и еще один подводный камень: силумин и алюминий окисляются от контакта с кислородом, поэтому в Thomi Felgen все отполированные детали покрывают прозрачным порошковым лаком, но картер воздушного мотора порой серьезно нагревается, и лак на нем держаться не будет, поэтому сохранить блеск постараемся при помощи специальной полироли.

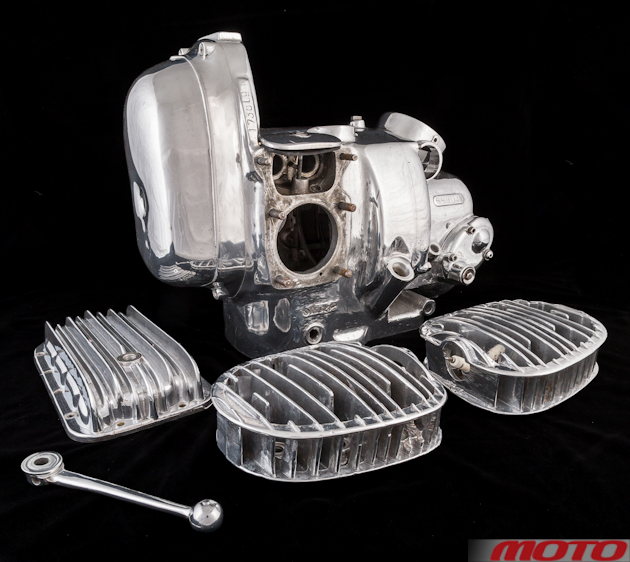

Результат превзошел все ожидания: картеры и крышки выглядят одним целым, да и качество полировки такое, что можно увидеть свое отражение.
В следующем номере мы займемся подготовкой к сборке двигателя, а главное — расскажем об установке коленчатого вала от нового ИМЗ в старый, нижнеклапанный мотор.
Продолжение следует... Более подробную иформацию о ценах и возможностях зеркальной полировки Вы сможете узнать непосредственно на официальном сайте компании Thomi Felgen.
